一、产品特点
l 压力范围从+/-25Pa 到+/-500KPa 。
l 温度输出范围从-40到85摄氏度。
l 湿度输出范围0-100%RH。
l 压力范围可以重新设置,有10%,20%,40%,60%,80% 五种配置。
l ABS阻燃等级V0材料,IP65防水等级。
l 75度旋转安装背板固定设备到安装墙上。
l 零点自动校准 (可选)。
l 两年质保(可选)。
l 通过EMC测试,符合标准EN61326。
l 独立测试数据,数据可追溯,提供第三方测试认证(可选)。
l 显示屏:42*75mm TFT LCD
l 字高:压力,10mm, 单位3mm, 温度和湿度,3mm。
l 压力接口:宝塔接口直径6.2mm, 可以连接内径4mm,外径6mm的压力管。
l 电缆出线口:电缆允许最大外径6mm。
l 重量:350克。
二、供电/ 输出
l 电源供电:24VDC或24VAC。
l 三线或四线模拟输出0-5V,0-10V,4-20mA。
l 四线RS485 Modbus输出。可根据需要,输出压力、温度和湿度值。
l Wi-Fi 无线输出,可连接本地路由器设置经由计算机实时输出。
l 继电器开关量输出。

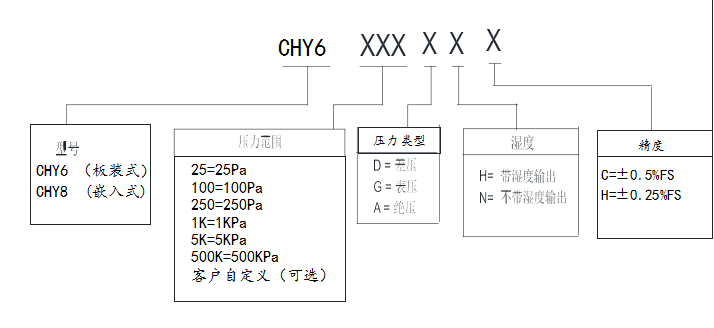

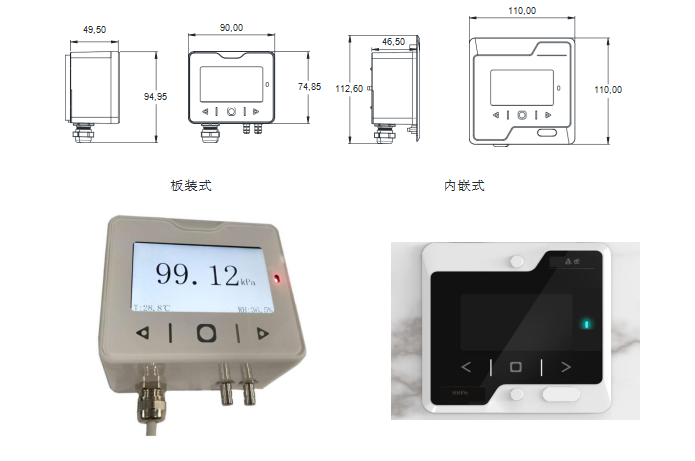

三、产品外部特征

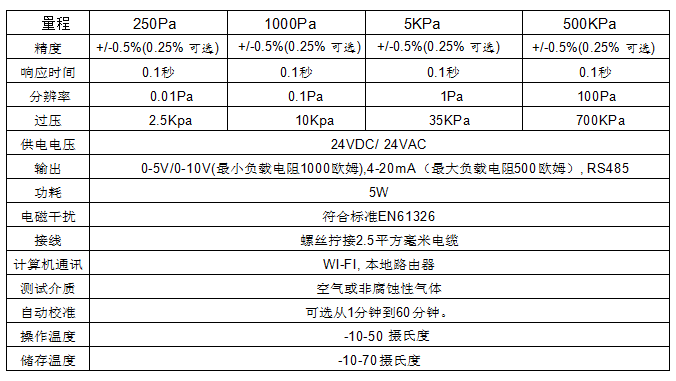

四、技术参数

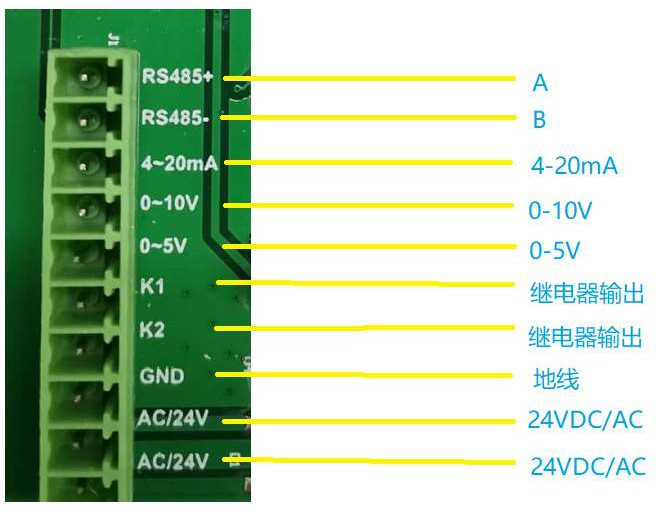

五、接线定义
接线说明
1: 24V直流供电,接24VDC/AC的任何一个为供电正,地线接GND
2: 24V交流供电,接两根24VDC/AC,无正负区分
3: 0-5V输出,接GND和0-5V输出端
4: 0-10V输出,接GND和0-10V输出端
5: 4-20mA输出,接4-20mA,串联电流表测量
6: RS485输出, RS485+接A, RS485-接B
7:继电器输出,接K1和K2输出端。
RS485 MODBUS说明
采用标准的Modbus-RTU通信,波特率9600,数据为8,校验位0,停止位1
00 压力输出,有符号短整型,默认一位小数点,单位Kpa
01 温度输出,有符号短整型,默认一位小数点,单位摄氏度。
02 湿度输出,有符号短整型,默认一位小数点,单位%RH。
03 通信地址
4 支持指令 03 06 16

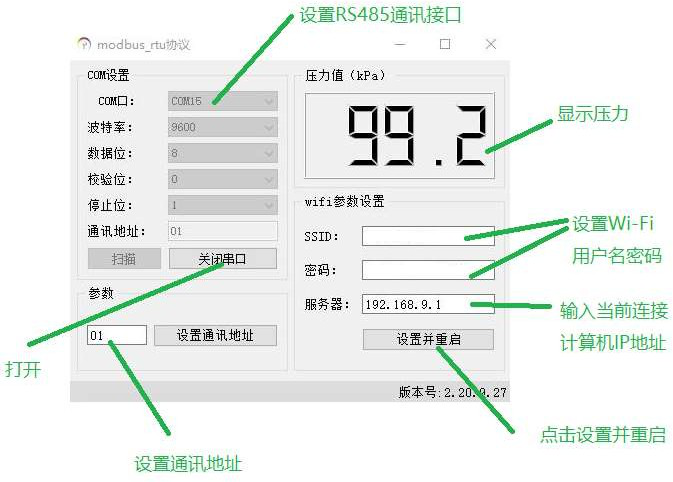

六、RS485 WI-FI 设置步骤
1: 先选择和RS485通讯的计算机的COM口
2: 按照波特率9600,数据为8,校验位0,停止位1设置
3: 点击打开串口(如果是打开状态,显示关闭串口)
4: 输入通讯地址
设置成功后在右上方的压力显示框内可以输出压力值,单位Kpa
Wi-Fi设置
在当前无线路由器的工作区域内,输入Wi-Fi的用户名和密码,并且输入需要显示的计算机的IP地址,可以通过CMD命令Ipconfig/all找到。

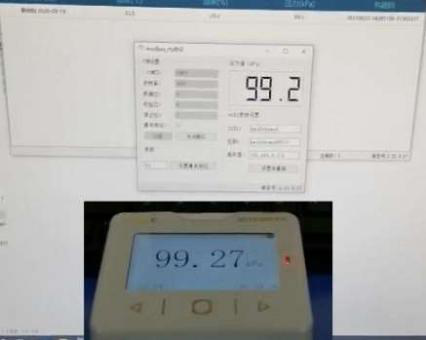

打开上位机程序,就可以显示对用的压力,温度和湿度,理论上一台显示设备可以对应10台以上的设备显示。 下图为设备,RS485和WI-FI同时显示的应用实例。
七、自动校准
本设备传感器经过-10到60度温度校准,并且设备本身可以执行自动零点校准,校准的周期可以设定,从1分 钟到60分钟间隔,执行校准时,显示屏会显示“零点校准”。
优点是去除了零点漂移,获得高的输出精度。
校准周期: 可设定从1分钟到60分钟
首次使用,可以直接校准一次。
八、量程迁移
本设备可以根据使用的实际需要进行量程迁移, 可根据选项进行10%,20%,40%,60%,80% 满量程的迁移。比如初始量程为+/-1000Pa,现在选满量程的10%进行迁移,选择确定后的输出会变为+/-100Pa,对应的0-5V/0- 10V/4-20mA也会同步迁移

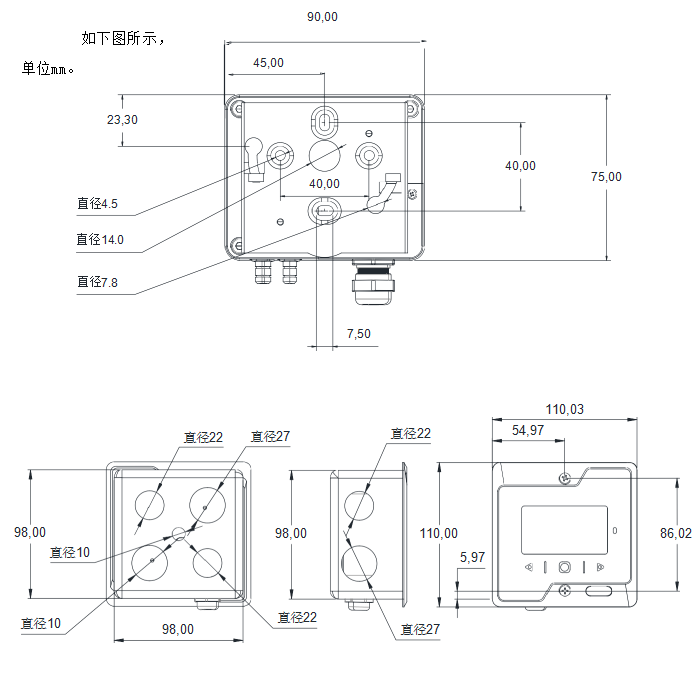

九、安装说明
本设备需要使用6mm自攻螺丝将固定板安装于墙上,然后将本设备对准装配孔顺时针旋转装入。
