全自动压力校验台

全自动压力校验台

产品时间:2024-07-30 10:57

简要描述:

实验室全自动压力校验台 全自动压力校验台技术要求 全自动压力检定系统应符合下列中华人民共和国计量检定规程: 1) JJG882-2004压力变送器检定规程 2) JJG544-2011压力控制器检定规程...

详细介绍

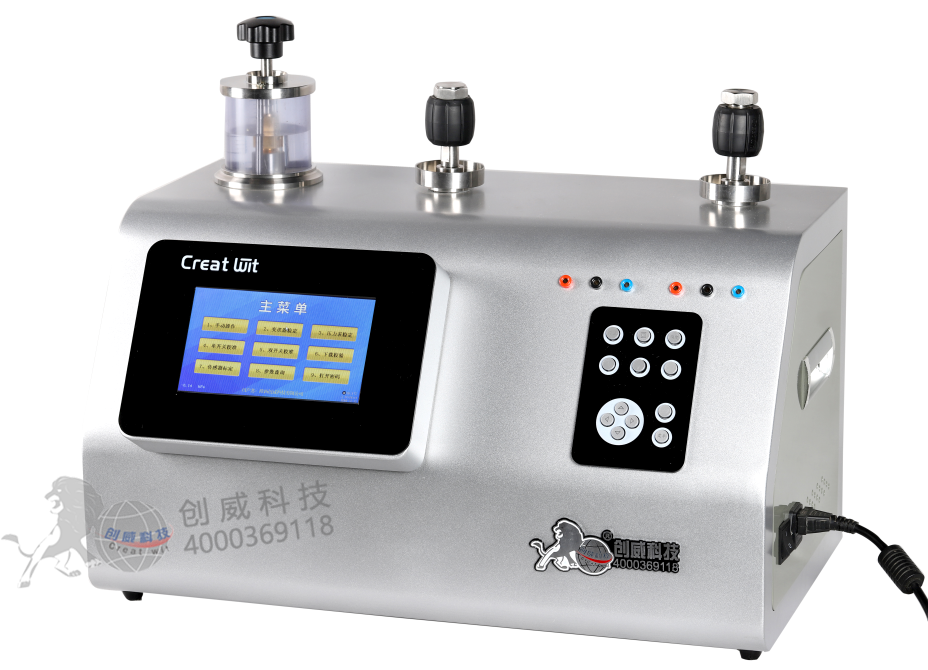

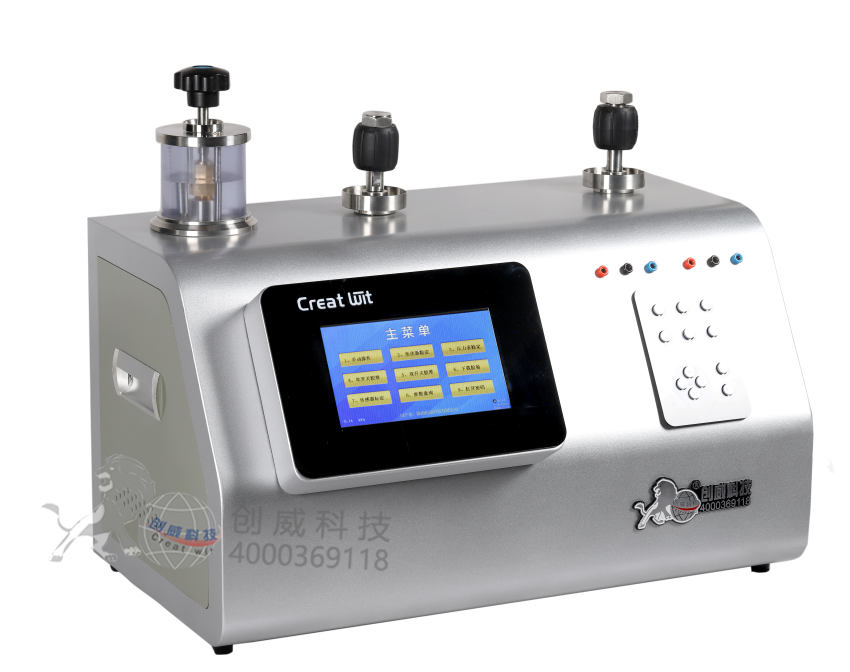

实验室全自动压力校验台

全自动压力校验台技术要求

全自动压力检定系统应符合要求

全自动压力校验具体技术方案

1、工作条件

  ◆ 环境温度:(20±1)℃

  ◆ 相对湿度:相对湿度80%以下的恒温室

  ◆ 频率:50HZ

  ◆ 电源电压:AC 220V

2、技术规格

2.1 全自动液压压力校验台

  ◆ 工作介质:无腐蚀、无污染的变压器油或二次蒸馏水。

  ◆ 可配压力模块量程:(0~60)MPa。目前,送检时,只需要把计量标准器送到国家法定计量检定机构进行检定即可,而无需搬运整个平台;

  ◆ 自定义校验量程:(0~60)MPa之间的任意值。

  ◆ 计量单位:MPa。

  ◆ 压力显示分辨力:触摸屏5位,联计算机5位 。

  ◆ 压力准确度等级:0.05;0.02级

  ◆ 电流准确度等级:0.02

  ◆ 稳定精度:±5个字

  ◆ 标准检定点:量程的0%、25%、50%、75%、100%,自动回程。联计算机可任意设置。

  ◆ 自定义检定点:任意。

  ◆ 检定点自动稳压时间:20秒,在(10~240)秒间可调整。

  ◆ 变送器自动检定全程时间(10点稳压):5分钟左右。

  ◆ HART功能:可以内置HART协议,作为一个可针对所有流行的智能变送器使用的手操器

  ◆ 安全保护:过压、传感器故障等保护。

  ◆ 电流输入:1路,(0-22)mA。

  ◆ 开关输入:干触点,可检测接触电阻。

  ◆ 回路电源:24VDC/30mA,如果误接入标准表,不会损坏标准表。

  ◆ 压力接口:M20*1.5内螺纹快速接头。

  ◆ 电流/电压接口:ф6的标准香蕉形插头。

  ◆ 放油口:内径:ф6mm。

  ◆ 供电电源:220V/50Hz。

  ◆ 使用温度:(5~45)℃

  ◆ 重量:26kg。

  ◆ 外形尺寸:300(高)*300(深)*530(宽)mm

序 号

项 目

 CWY1006C

   CWY1060D

1

量程

(-100~2500)kPa

  (0~60)MPa

2

准确度

压力准确度:0.05

电流准确度:0.02

压力准确度:0.05

电流准确度:0.02

3

稳定性

触摸屏显示±5个字以内

触摸屏显示±5个字以内

4

检定点稳压时间

20秒,(10~240)秒间可调整

20秒,(10~240)秒间可调整

5

内置模块

可内置压力模块

(-100~300~2500)kPa

可内置压力模块

(6~60)MPa

6

外接真空泵或增压泵

外接真空泵和增压泵

不需外接真空泵或增压泵

7

外形尺寸

高*深*宽

300mm×300mm×530mm

300mm×300mm×530mm

8

重量

19kg

26kg

9

故障报警

10

HART功能

有,见附后HART功能说明

有,见附后HART功能说明

11

曲线显示

12

内部过滤排污功能

13

工作介质

空气

变压器油或水

14

变送器校验

同时检定2只

同时检定2只

15

使用温度

(5~45)℃

(5~45)℃

  ◆ 安全保护:过压、过流、传感器故障等保护。

  ◆ 电流输入:1路,(0~22)mA。

  ◆ 开关输入:干触点,可检测接触电阻。

  ◆ 回路电源:24VDC/30mA,如果误接入标准表,不会损坏标准表。

  ◆ 压力接口:M20*1.5内螺纹快速接头。

  ◆ 电流/电压接口:ф6的标准香蕉形插头。

  ◆ 排污口:内径:ф6mm。

  ◆ 供电电源:220V/50Hz。

  ◆ 使用温度:(5~45)℃

  ◆ 重量:19kg。

  ◆ 外形尺寸:300(高)*300(深)*530(宽)mm

  ◆ 自动检定软件:可选。

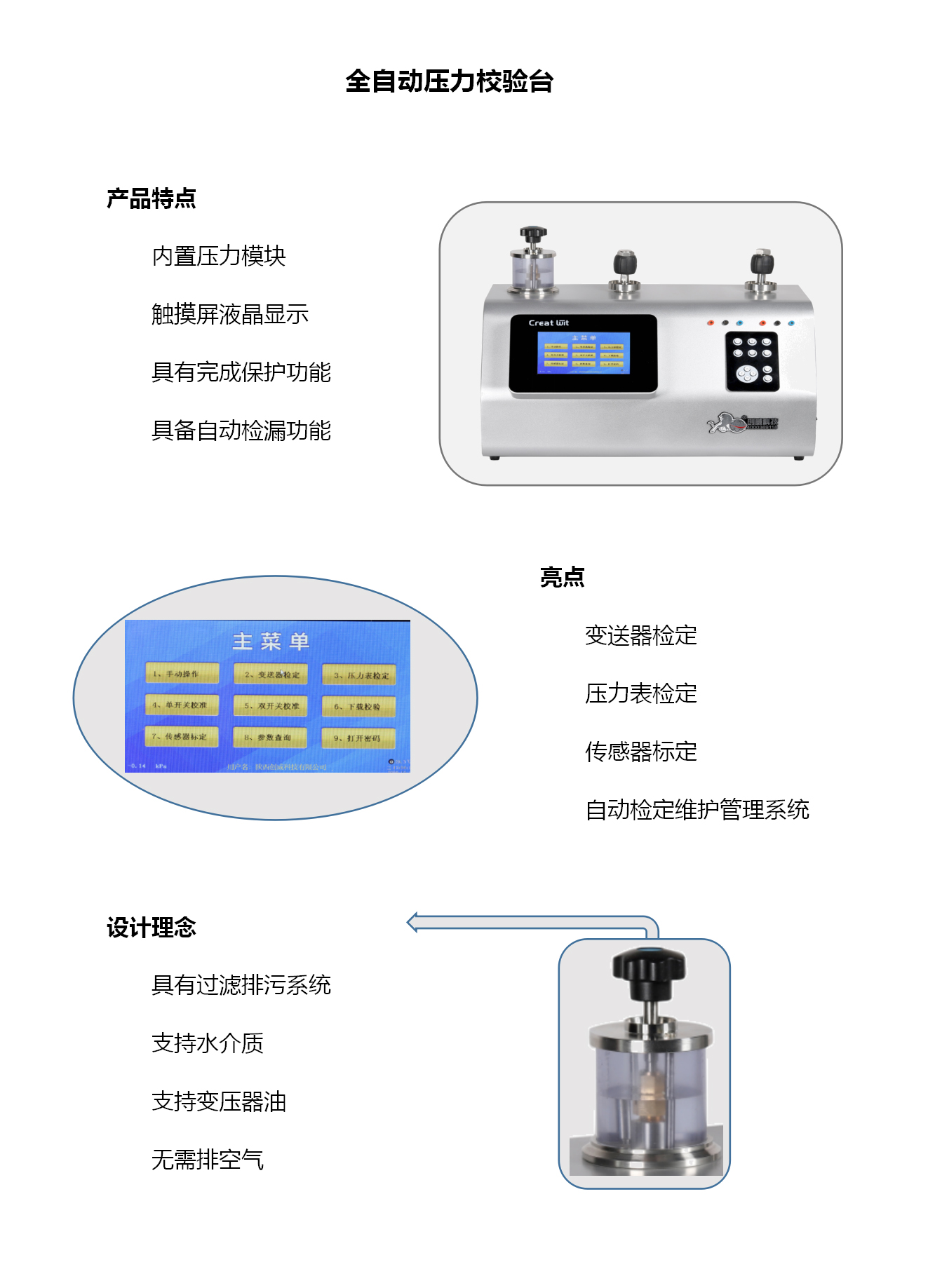

2.2 全自动压力校验台技术特点

Ø 全自动压力校验台,一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作。

Ø 符合中国压力仪表检定规程,可以作为压力标准使用。

Ø 不采用高压气瓶就能提供稳定压力源,发生压力快速、稳定。

Ø 压力范围为(-0.1~60)MPa。

Ø 可检定压力变送器、压力开关(压力控制器)、压力指示表。

Ø 具有压力开关的全自动检定功能。

Ø 具有完整保护功能,过压保护(如果超过量程的110%则会发出报警)、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。

Ø 全自动压力校验台内可存储56块现场仪表的调前与调后的各20组检定结果。

Ø 可与检定软件自动检定系统相连,构成全自动压力检定系统,单位自由设定,只需轻点鼠标就可以完成压力检定工作,自动出具校验报告、检定证书。

Ø 配有打印机和电脑,可与设备连接。

3、全自动压力校验台产品特点和优势

Ø 内置压力模块,并有压力传感器温度补偿,克服了温飘。在检定被校表时不需要带任何配件,使用方便。

Ø 采用内置压力模块使用方便,在使用时不需携带任何附件,直接安装被检表,按“开始”键就能完成检定工作。

Ø 采用内置压力模块检定压力变送器,可以做到全覆盖,中间没有空档。

Ø 全自动校验,可以同时检定二块同量程的压力变送器、压力开关、压力表,方便检定双触点压力开关。

Ø 具有过滤防堵排污系统,液压台采用内孔φ6mm的不锈钢管,现场仪表带来的杂质或污垢可以方便从排污空排出,在被校表接口上即使放入细沙,也不会损坏设置。气压台标准配置气液分离器,防止被校表中的液体进入校验台。

Ø 采用智能稳压器,完全按中国的压力检定规程进行设计,上行程时,从下到上向检定点逼近,下行程时,从上到下向检定点逼近,不过调。

Ø 在触摸屏上可以显示操作说明,在使用时不需带使用说明书。

Ø 内置HART功能。可以同时显示25个参数。

Ø 可以防止校验介质流进仪器,损失仪器。

Ø 液压台可以采用水作为工作介质。
