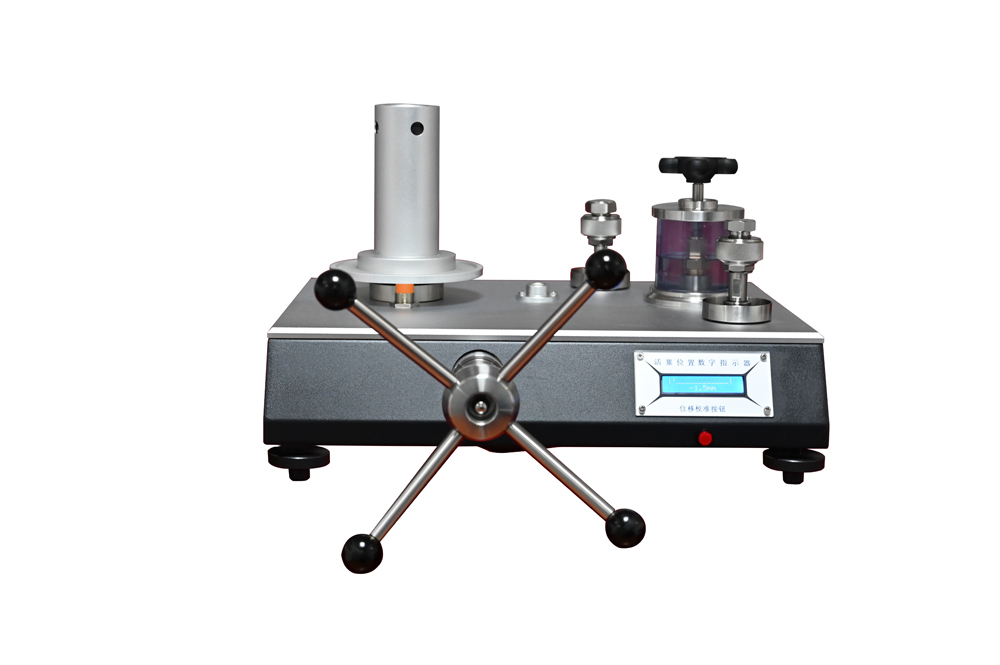

一、产品介绍:
该产品获得国家专利，专利号：ZL2009 2 0031895.X，我公司新规程活塞式压力计系列产品，分别通过了中国计量科学研究院、中国测试技术研究院、西北国家计量院、机械部压力检测中心等国家权威机构测试，均取得产品《检定证书》，技术指标完全优于国家规程要求。
二、性能特点：
（1）增加液晶显示功能，便于用户更直观的观察活塞的工作位置。
（2）台面的升级，防止磕碰。
（3）接表口的布局，更有利于用户的操作。
（4）活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。
（5）两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。
（6）砝码已经进行压力形变系数和当地重力加速度的修正。
（7）测量范围：名义标称测量范围与实际测量范围一致。
（8）活塞系统可以方便拿出送检（不用携带沉重的主机台）
（9）可作为传递用检定活塞式压力计；也可高精度测试用。
（10）同时检定两只被检表，采用快速压力接头，绝无漏油现象。
（11）活塞在起始量程测量延续时间，各项指标完全符合JJG59-2007 《活塞式压力计》、JJG99-2006 《砝码》、国家计量检定规程。
三、主要技术指标:
1.型 号： CV-6T CV-60T CV-600T
2.标称范围： 0.04~0.6 MPa ； 0.1~6 MPa ；1~60 MPa
3.测量范围： 0.04~0.6 MPa ；0.1~6 MPa ；1~60 MPa
4.准 确 度：0.02级（±0.02%） ；0.05级（±0.05% ）
5.活塞材料： 活塞杆：碳化钨 活塞筒：碳化钨
6.砝码材料：不锈钢 （0.02级）；碳钢（0.05级）
7.工作介质：变压器油或变压器油与煤油的混合油
四、配套产品主要性能参数:
型 号 | 0.6MPa | 6MPa | 25MPa | 60MPa | |
测量范围(MPa) | 0.04～0.6 | 0.1～6 | 0.5～25 | 1～60 | |
标称上限(MPa) | 0.6 | 6 | 25 | 60 | |
标称下限(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
测量上限(MPa) | 0.6 | 6 | 25 | 60 | |
测量下限(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
活塞公称面积(cm2) | 1 | 0.5 | 0.1 | 0.05 | |
底 盘 及活塞 | 公称质量(Kg) | 0.4 | 0.5 | 0.5 | 0.5 |
产生的压力(MPa) | 0.04 | 0.1 | 0.5 | 1 | |
专用 砝码 | 公称质量(Kg) | 0.1;0.5 | 0.5;2.5 | 0.5；2.5 | 0.5;2.5 |
产生的压力(MPa) | 0.01;0.05 | 0.1;0.5 | 0.5；2.5 | 1;5 | |
数量(块) | 6;10 | 4;11 | 4；9 | 4;11 | |
接口螺纹规格 | M20×1.5 | M20×1.5 | M20×1.5 | M20×1.5 | |
重 量(Kg) | 35 | 60 | 55 | 60 | |
工作介质 | 25#变压器油与航空煤油的混合油(比例4.39:1),其20℃时运动粘度9～12 mm2/s，酸值不大于0.05mgKOH/g。 | 癸二酸二（2-乙基己基）酯，其20℃时运动粘度20～25mm2/s，酸值不大于0.05mgKOH/g。 | |||
2.3 测量功能：
用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。
3、供方提供的技术文件：
（1） 主设备使用说明书；
（2） 产品合格证和出厂检验报告。
