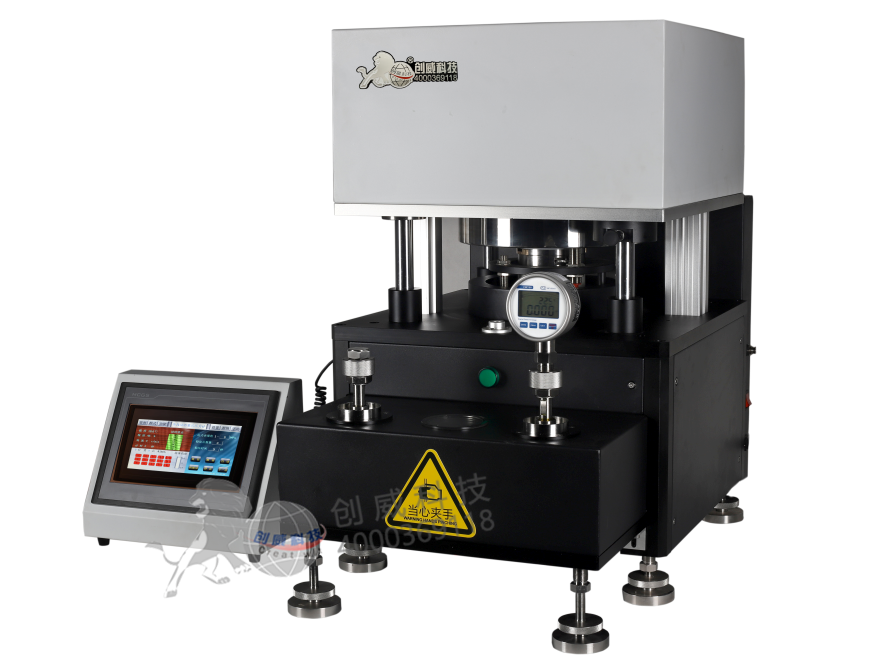

全自动活塞式压力计

产品时间:2021-04-20 16:35

简要描述:

一、 全自动活塞压力计技术要求 PR120/250系列活塞压力计 符合国家最新检定规程JJG59-2007要求研制、生产。 二、活塞压力计具体技术方案 1、工作条件 环境温度 (20±1)℃ 相对湿度 相...

详细介绍




一、 全自动活塞压力计技术要求

        PR120/250系列活塞压力计 符合国家最新检定规程JJG59-2007要求研制、生产。

二、活塞压力计具体技术方案

1、工作条件

环境温度

(20±1)℃

相对湿度

相对湿度80%以下的恒温室

电源电压

AC 220V

频率

50HZ

2、技术规格

  2.1 技术指标

    ◆ 型号:PR-ZD06、PR-ZD25、PR-ZD60、PR-ZD120(100)PR-ZD160、PR-ZD250、PR-ZD320

  ◆ 量程:(0.1~6)MPa,(0.5~25)MPa,(1~60)MPa、(1.5~120)MPa、(1.5~160)MPa、(5~250)MPa、(5~320)MPa、(5~500)MPa

   ◆ 准确度等级:0.005级、0.01级、0.02级、0.05级

   ◆ 工作介质:癸二酸酯

   ◆ 活塞材料:碳化钨

  自动加码系统全自动完成砝码的加减砝码,其中砝码分布及其特点如下

  1. 当压力p≤60MPa时采用筒状砝码加压方式:

  2. 当压力p>60MPa时采用筒状砝码和盘装砝码组合加码方式:

64MPa砝码3组(160MPa和320MPa为4组,为了方便活塞系统的送检64MPa砝码为两块组合的方式制作)。

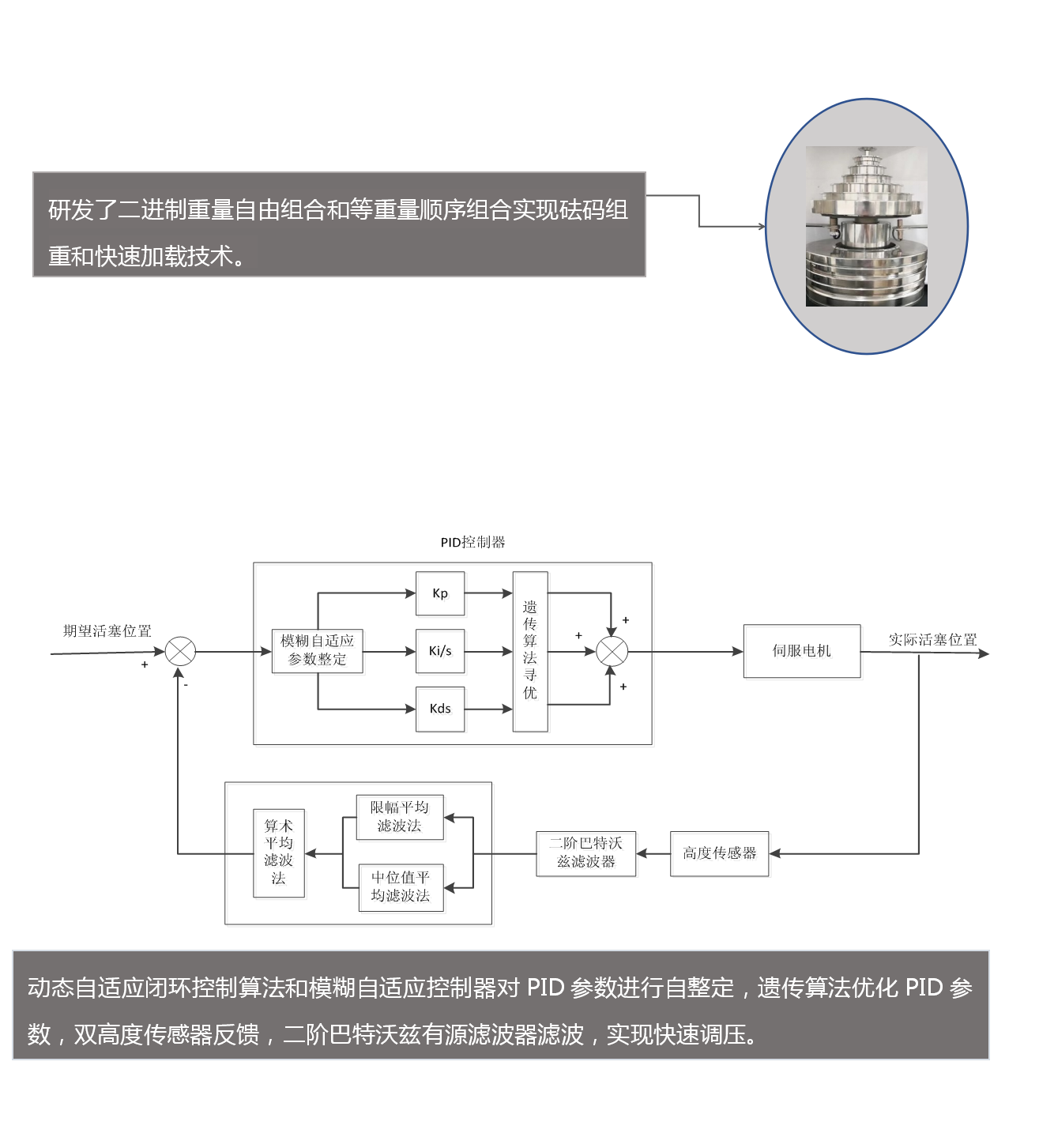

先进的二进制加码方式在保证可以加载1.5~320MPa内任意整数压力点的前提下大大减少了砝码数量,有效控制砝码数量更有利于砝码活塞系统送检,大大缩短了加码时间和加码频率,有效减少砝码的磨损,提高其精度保持性,检测数据更稳定、可靠和精准。

 ◆ 镜面级砝码耐摩擦、抗尘灰污染、易清洁,可长期保持重量精准恒定。具有砝码转动监控系统,实时报告砝码运转状态。

 ◆ 砝码材料:无磁不锈钢

 ◆ 伺服系统控制压力源自动加压:特别适合于自动检测精密及普通压力表等。

 ◆ 自动加码系统独创活塞缸上下同时限位功能:使得被检精密压力表、压力变送器、传感器等的检定的回程的压力变化是连续下降,能严格考核出被检表的回程误差。

 ◆ 活塞防断杆(国内首创)结构:该结构解决了用户在操作过程中方法不当导致活塞杆断裂的问题,例如:砝码磕碰,掉落等让用户更放心的使用。

 ◆ 压力输出:M20×1.5标准快速接头

 ◆ 自动加压系统具有油位检测功能,防止因为缺少压力油而使得检测失误;油杯具有快速排油功能,可定期更换被污染的压力油。

 ◆ 检测接表口具有排污功能,可定期排除因检测压力表带入的污物。
